Краткое описание оборудования

Токарные станки могут разделиться на горизонтальные и вертикальные, их основное различие заключается в шпинделе:

(1) Шпиндель вертикального токарного станка является вертикальным, а шпиндель горизонтального токарного станка – горизонтальным;
(2) При работе вертикального токарного станка вес обрабатываемой детали прямо передается на рабочий стол, а рабочий стол распределяет вес по станине, поэтому вертикальный токарный станок отличается большой несущей способностью и большой жесткостью и подходит для обработки деталей среднего и крупного размера, таких как диски, ступицы, заготовки шестерни и т.д.
(3) Обрабатываемая деталь горизонтального токарного станка закреплена в патроне, и нагрузка передается на шпиндель, которая воспринимается подшипниками переднего и заднего шпинделей, поэтому горизонтальный токарный станок отличается небольшой несущей способностью и более низкой жесткостью. Однако горизонтальный токарный станок очень удобен для наблюдения и эксплуатации, поэтому он подходит для обработки колесных дисков малого и среднего размера и деталей в виде вала.

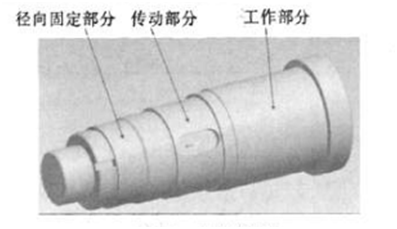

Шпиндель вертикального станка с ЧПУ имеет короткую и толстую конструкцию, которая делит шпиндель на три части, а именно: рабочую часть, приводную часть и радиальную неподвижную часть. В процессе проектирования шпинделя, чтобы обеспечить эффективную передачу крутящего момента, рабочая часть обычно размещается наверху, приводная часть находится посередине, а радиальная неподвижная часть находится внизу. Конструкция показана на рисунке ниже:

Радиальная неподвижная часть
Приводная часть
Рабочая часть

Приводная часть шпинделя вертикального станка в основном аналогична приводной части горизонтального станка. Трехфазный двигатель переменного тока обычно используется для приведения шпинделя во вращение, чтобы привести в движение обрабатываемую деталь для завершения процесса обработки.

Системное решение

По данному решению универсальный векторный частотный преобразователь серии G1 мощностью 18,5 кВт используется для приведения в действие двигателя шпинделя токарного станка 15 кВт, с вольт-частотным управлением. Задана частота аналоговая (0 – 10 В), пуск и остановка осуществляется с помощью внешних клемм, выводится сигнал неисправности.

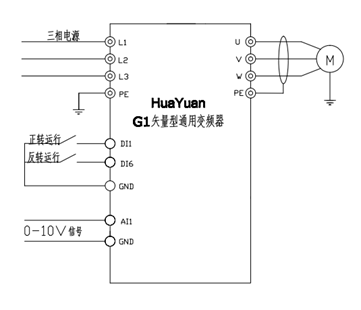

Трехфазный источник питания

Универсальный векторный частотный преобразователь G1

Вращение в прямом направлении
Вращение в обратном направлении

Сигнал

Особенности решения

(1) Отвечает требованиям к высокой производительности, большой глубине резания, большой устойчивости и высокому уровню защиты токарных станков с ЧПУ.
(2) Предусмотрен режим вольт-частотного управления, который обладает быстрой динамической реакцией и высокой точностью стабилизации скорости.
(3) Отвечает требованиям к высокоинтенсивному резанию деталей сложной и неправильной формы на больших глубинах и может стабильно поддерживать 150% выходной крутящий момент при низкой частоте 0,5 Гц – 1 Гц.
(4) Нет необходимости установить тормозной резистор, время ускорения и замедления установлено на 2 секунды, мертвое время установлено на 0, что позволяет реализовать бесступенчатое изменение прямого и обратного направления вращения.
(5) Хорошая помехоустойчивость, прошло строгое комплексное тестирование на ЭМС, не вызывает никаких помех в системе.
(6) Высокая точность стабилизации скорости, маленький коэффициент изменения скорости на тихоходном режиме работы, работа плавная.

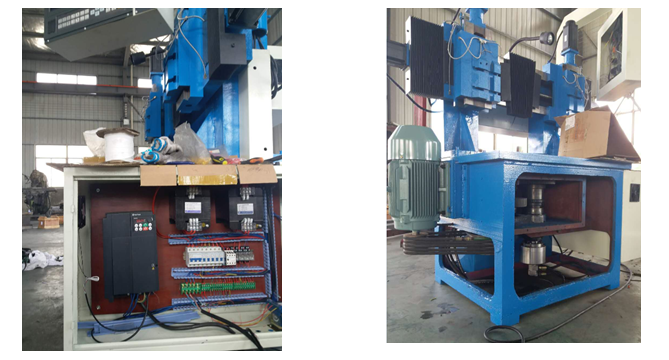

Сцены применения
